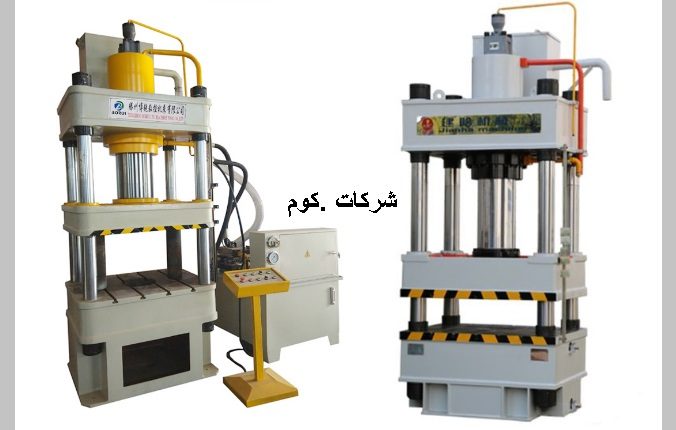

انواع مكابس الهيدروليك :فكرة عمل ومكونات مكابس الهيدروليك

مكابس الهيدروليك توجد منها انواع كثيرة ومتعددة الاستخدام وسوف نوضح فكرة عمل مكابس الهيدروليك وايضا نوضح قاعدة باسكال التى يعتمد عليها مكابس الهيدروليك

فكرة عمل مكابس الهيدروليك

تعتمد المكابس الهيدروليكة على قاعدة باسكال : إن الضغط خلال نظام مغلق ثابت.

فكرة عمل مكابس الهيدروليك هي عبارة عن مكبس يعمل كمضخة مع قوة ميكانيكية بسيطة تؤثر على مساحة سطح صغيرة.

قاعدة باسكال : الضغط على سائل في اناء مغلق ينتقل بتمامه خلال جزيئات السائل وجدران الإناء الحاوى له.

يتم استخدام سائل مثل الزيت حيث تتم إزاحته عندما يتحرك أحد المبكسين إلى الداخل. المكبس الاصغر، لمسافة معينة من الحركة، يزيح مقدار اصغر حجما من المكبس الأكبر، والذى يتناسب مع نسبة مساحات سطح المكبسين. لذا، يجب ان يتحرك المكبس الاصغر لمسافات كبيرة حتى يتحرك المكبس الأكبر بشكل ملحوظ .

المسافة التى سيتحركها المكبس الكبير هى المسافة التى يتحركها المكبس الصغير مقسومة على نسبة مساحات سطح المكبسين. وهنا يتضح كيف حٌفظت الطاقة في صورة شغل بما يحقق مبدأ بقاء الطاقة.

الشغل هو القوة المؤثرة في المسافة، وبما ان القوة تزداد عند المكبس الأكبر، المسافة إلى تؤثر فيها القوة يجب ان تنخفض.

مكونات مكابس الهيدروليك

تتكون المكابس الهيدروليك من مكونات واهمها

شسيه المكبس الهيدروليكى: يتم تركيب الاجزاء بداخلة وعلى خارجه بمقاسات محدده حسب التصميم للمكبس

وحده القدرة الهيدروليكيه: وهى من المكونات الاساسية لمكابس الهيدروليك لانها هى المسئولة عن تغزية المكبس بضغط الزيت لكى يتحرك.

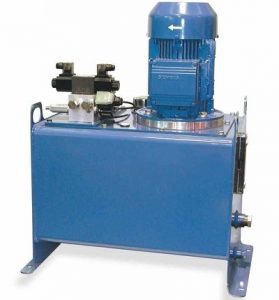

وحدات هيدروليك

تتكون وحدات الهيدروليك من محرك كهرباء وطلمبه زيت لضغط زيت الهيدروليك الى المكبس وخزان الزيت ووصلات وفلاتر الزيت وبلوف ومحابس معينه حسب تصميم وحدات الهيدرولك.

بستم هيدروليكي: وهو المسئول عن الحركة للمكبس ويوجد بداخلة عمود المكبس ويكون مطلى بمادة النيكل كروم ويجود فى مقدمته من الداخل جشمة من الحديد مركب عليها سيلات لمنع تسرب الزيت, ويتكون ايضا من شميز الزى يتحرك بداخلة عمود البستم ويوجد به فتحتى دخول الزيت وخروج الزيت.

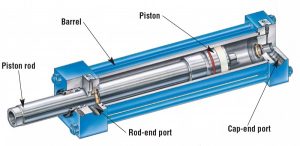

صوره لبستم هيدروليكى من الداخل

دلال بلتة الكبس: وهيه دلائل يتم صعود ونزول بلتة الكبس بداخلها

بلتة الكبس: وهية بلته من الحديد زات وزن متناسب مع قدره البستم

كيف تصنع مكابس الهيدروليك

استخدامات مكابس الهيدروليك

تستخدم المكابس الهيدروليكة بشكل شائع في الطرق واللى والصب والتقطيع وتشكيل المعادن.

استخدامات مكابس الهيدروليك فى تشكيل المعادن عل ثبيل المثال الاوانى المنزليه من الاستانلس ستيل

وتشكيل الاصاج مثل ابواب السيارات واجناب السيارات واجزاء السيارات الداخلية
